Die Anzahl der Zähne auf einem Kettenrad ist ein kritischer Faktor, der die Leistung in verschiedenen mechanischen Systemen erheblich beeinflusst. Als Kettenradlieferant habe ich aus erster Hand beobachtet, wie dieses scheinbar einfache Merkmal weitaus haben kann - und haben Konsequenzen für die Gesamtfunktionalität und Effizienz von Maschinen. In diesem Blog werden wir detailliert untersuchen, wie sich die Anzahl der Zähne auf einem Kettenrad auf die Leistung auswirkt.
Drehmomentgetriebe
Eine der Hauptfunktionen eines Kettenrads besteht darin, das Drehmoment von einer Antriebsquelle wie einem Motor an eine angetriebene Komponente wie einen Förderband oder eine Kette -angetriebene Welle zu übertragen. Die Anzahl der Zähne auf dem Kettenrad spielt in diesem Prozess eine entscheidende Rolle.
Wenn ein Kettenrad eine größere Anzahl von Zähnen hat, bietet es einen größeren Kontaktbereich mit der Kette. Dieser erhöhte Kontaktbereich verteilt die Last gleichmäßiger über die Zähne und verringert die Spannung für jeden einzelnen Zahn. Infolgedessen kann das Kettenrad ein höheres Drehmoment übertragen, ohne vorzeitigen Verschleiß oder Misserfolg zu haben. Beispielsweise werden in schweren industriellen Anwendungen, bei denen große Mengen an Strom übertragen werden müssen, häufig bevorzugt.
Umgekehrt hat ein Kettenrad mit einer geringeren Anzahl von Zähnen einen kleineren Kontaktbereich mit der Kette. Dies bedeutet, dass sich die Last auf weniger Zähne konzentriert und zu höherer Spannung pro Zahn führt. Während ein kleines Zahnfleisch für Anwendungen mit geringerem Drehmomentanforderungen geeignet ist, ist es anfälliger für Verschleiß und Beschädigung, wenn sie hohen Lasten ausgesetzt sind.
Geschwindigkeitsverhältnis
Die Anzahl der Zähne am Antrieb und angetriebenen Kettenrädern bestimmt das Geschwindigkeitsverhältnis eines Kettenantriebssystems. Das Geschwindigkeitsverhältnis wird berechnet, indem die Anzahl der Zähne auf dem angetriebenen Kettenrad durch die Anzahl der Zähne auf dem Antriebsfahrrad aufgeteilt wird.
Wenn das Antriebskraftwerk weniger Zähne als das angetriebene Kettenrad aufweist, hat das System eine Geschwindigkeit - reduzierende Wirkung. Dies ist nützlich in Anwendungen, bei denen ein hohes Drehmoment bei einer niedrigeren Geschwindigkeit erforderlich ist, z. B. bei einer Winde oder einem Hebezeug. Wenn beispielsweise ein Antriebskettenrad 10 Zähne und ein angetriebenes Kettenrad 20 Zähne hat, beträgt das Geschwindigkeitsverhältnis 2: 1. Dies bedeutet, dass die Ausgangsgeschwindigkeit des angetriebenen Kettenrads die Hälfte der Eingangsgeschwindigkeit des Antriebsfahrzeugs beträgt, aber das Drehmoment wird verdoppelt.
Wenn das Antriebskraftwerk dagegen mehr Zähne als das angetriebene Kettenrad hat, hat das System eine Geschwindigkeit - zunehmend Effekt. Dies ist in Anwendungen, bei denen ein hoher Geschwindigkeitsbetrieb benötigt wird, von Vorteil, beispielsweise in einem Hochgeschwindigkeitsfördersystem. Wenn beispielsweise ein Antriebsfahrer 20 Zähne und ein angetriebenes Kettenrad 10 Zähne hat, beträgt das Geschwindigkeitsverhältnis 1: 2 und die Ausgangsgeschwindigkeit des angetriebenen Kettenrads beträgt doppelt so hoch wie die Eingangsgeschwindigkeit des Antriebs, das Drehmoment wird jedoch halbiert.
Kettenbindung und Lärm
Die Anzahl der Zähne auf einem Kettenrad wirkt sich auch auf das Engagement zwischen dem Kettenrad und der Kette aus. Ein Kettenrad mit einer größeren Anzahl von Zähnen sorgt für eine glattere und kontinuierlichere Auseinandersetzung mit der Kette. Dies liegt daran, dass die Kettenglieder mehr Zähne haben, mit denen sie interagieren können, wodurch der Einfluss und die Vibration während des Betriebs verringert werden. Infolgedessen arbeitet das System leiser und mit weniger Verschleiß in der Kette und dem Kettenrad.
Im Gegensatz dazu kann ein Kettenrad mit einer kleinen Anzahl von Zähnen zu einer ruckäreren Auseinandersetzung mit der Kette führen. Die Kettenglieder müssen möglicherweise über eine größere Lücke zwischen den Zähnen springen, was zu erhöhtem Rauschen und Vibrationen führt. Dies kann nicht nur ein Ärgernis in einer Arbeitsumgebung sein, sondern auch den Verschleiß der Ketten- und Kettenradkomponenten beschleunigen.
Anwendungen und Beispiele
Werfen wir einen Blick auf einige reale - Weltanwendungen und wie die Anzahl der Zähne auf einem Kettenrad die Leistung jeweils beeinflusst.
Bauausrüstung
Bei Baugeräten wie Baggern werden Kraftfahrzeuge verwendet, um die Gleise zu fahren. Zum Beispiel dieE320 Kettenradist für den hohen Drehmomentanforderungen für bewegliche schwere Lasten ausgelegt. Diese Kettenräder haben normalerweise eine relativ große Anzahl von Zähnen, um eine gleichmäßige Lastverteilung und eine zuverlässige Drehmomentübertragung sicherzustellen. Die große Anzahl von Zähnen hilft auch bei der Reduzierung der Spannung der Kette, was entscheidend ist, da der Bagger unter rauen und anspruchsvollen Bedingungen arbeitet.
Bergbaumaschinerie

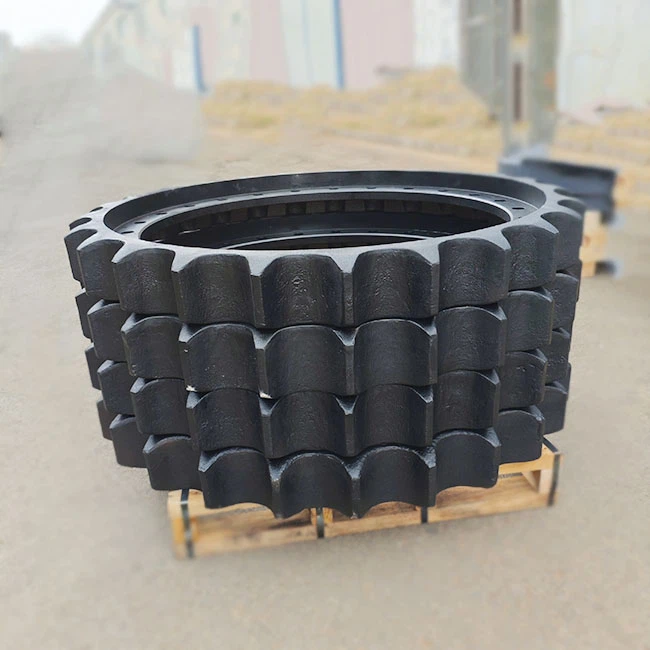

Bergbaumaschinerie wie dieBergbau YC230 AntriebsradErfordert Kettenräder, die extreme Belastungen und harten Umgebungen standhalten können. Kettenräder in Bergbauanwendungen haben häufig eine große Anzahl von Zähnen, um eine maximale Drehmomentübertragung und Haltbarkeit zu erzielen. Die erhöhte Anzahl von Zähnen hilft bei der Minimierung des Verschleißes an der Kette und dem Kettenrad, wodurch die Notwendigkeit häufiger Ersatz und Ausfallzeiten verringert wird.
Kleine Maschinen skalieren
In kleinen Maßstäben, wie beispielsweise einige Arten von Förderern oder landwirtschaftliche Geräte, können Kettenräder mit einer geringeren Anzahl von Zähnen verwendet werden. Diese Anwendungen haben normalerweise einen geringeren Drehmomentanforderungen, und ein kleines Zahnfleisch kann mehr kosten - effektiv und Raum - effizient. Es ist jedoch wichtig sicherzustellen, dass das Kettenrad ordnungsgemäß dimensioniert und gewartet wird, um vorzeitige Verschleiß zu vermeiden.
Konstruktionsüberlegungen
Beim Entwerfen eines Kettenantriebssystems ist die Anzahl der Zähne auf dem Laufrocket ein wichtiger Parameter, der sorgfältig berücksichtigt werden muss. Hier sind einige Faktoren, die Sie beachten sollten:
Lastanforderungen
Der erste Schritt besteht darin, das Drehmoment und die Lastanforderungen der Anwendung zu bestimmen. Basierend darauf kann die entsprechende Anzahl von Zähnen auf dem Kettenrad ausgewählt werden. Bei hohen Lastanwendungen wird im Allgemeinen ein Kettenrad mit einer größeren Anzahl von Zähnen empfohlen.
Geschwindigkeitsanforderungen
Das gewünschte Geschwindigkeitsverhältnis des Systems beeinflusst auch die Anzahl der Zähne auf den Kettenrädern. Wenn eine bestimmte Geschwindigkeitssteigerung oder -abnahme erforderlich ist, kann die Anzahl der Zähne am Antrieb und angetriebenen Kettenrädern entsprechend eingestellt werden.
Raumbeschränkungen
In einigen Fällen können Platzbeschränkungen die Größe des Kettenrads einschränken. Bei begrenztem Platz kann ein Kettenrad mit einer geringeren Anzahl von Zähnen erforderlich sein. Dies kann jedoch zusätzliche Konstruktionsüberlegungen erfordern, um eine ordnungsgemäße Leistung zu gewährleisten.
Abschluss
Die Anzahl der Zähne auf einem Kettenrad hat einen tiefgreifenden Einfluss auf die Leistung in Bezug auf Drehmomentübertragung, Geschwindigkeitsverhältnis, Kettenbindung und Rauschen. Als Kettenradlieferant verstehen wir, wie wichtig es ist, das richtige Festplatten für jede Anwendung auszuwählen. Unabhängig davon, ob Sie sich im Bau, im Bergbau oder in der kleinen Maschinenindustrie befinden, kann die Auswahl der entsprechenden Anzahl von Zähnen auf dem Laufrocket zu einer verbesserten Effizienz, einem verringerten Verschleiß und einer längeren Lebensdauer Ihrer Ausrüstung führen.
Wenn Sie auf der Suche nach hohen Qualitätsfahrzeugen für Ihre spezifische Anwendung sind, sind wir hier, um zu helfen. Unser Expertenteam kann Sie bei der Auswahl des richtigen Kabarkets basierend auf Ihren Anforderungen unterstützen. Kontaktieren Sie uns, um eine Beschaffungsdiskussion zu beginnen und die perfekte Festplattenlösung für Ihre Maschinen zu finden.
Referenzen
- Norton, RL (2006). Maschinendesign: Ein integrierter Ansatz. Pearson Prentice Hall.
- Shigley, JE & Mischke, CR (2001). Konstruktion Maschinenbau. McGraw - Hill.
